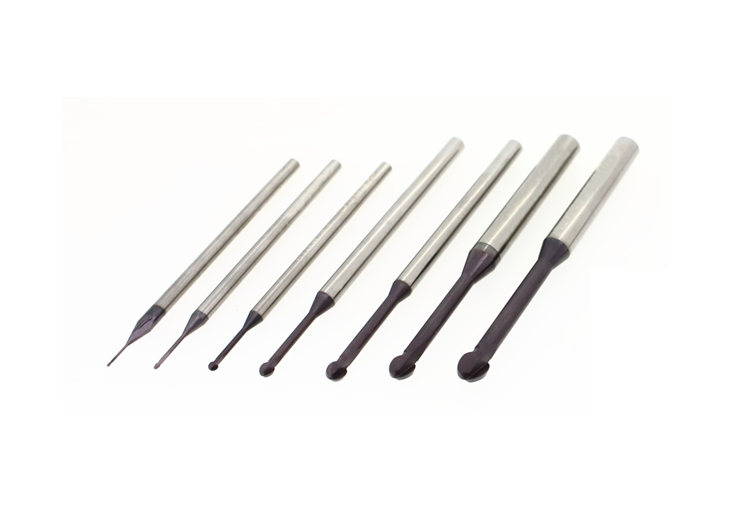

Xebec kovametalliset pallopääjyrsimet
Kuvaus

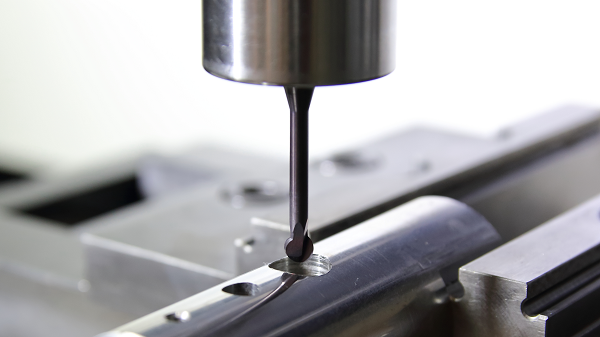

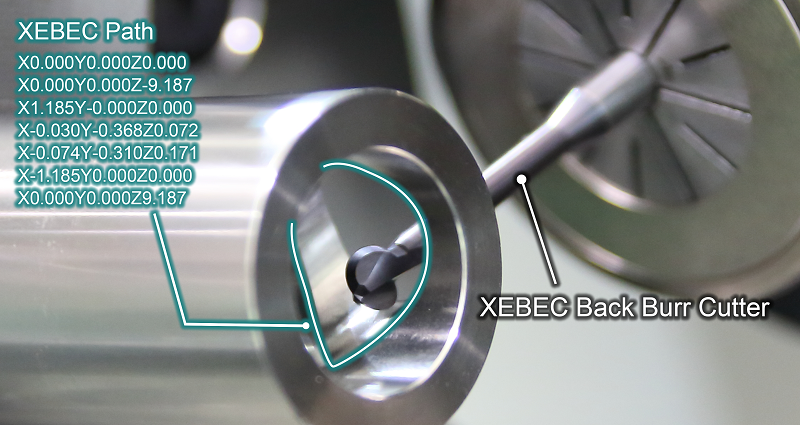

Xebec kovametalliset pallopääjyrsimet antavat erinomaisen mahdollisuuden tehdä pieniä reunaviisteitä erilaisiin reunaviivoihin. Kaksoiskaarevien pintojen osalta edellytetään kuitenkin CAM-ohjelman käyttöä NC-koodin luomiseksi. Toisin kuin keraamisten kivien osalta, täyskovametalliterä ei jousta, vaan työstöradan on oltava kolmeakselinen.
Koot
Halkaisija-alue 0,8-9.8mm

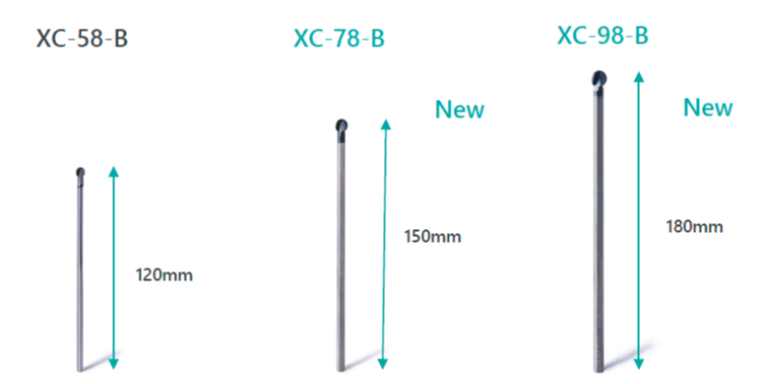

Saatavilla nyt myös 150mm ja 180mm pituiset kapeavartiset terät ja lyhyet versiot (-AS-3F).
Linkki valmistajan sivuille
Tekniset tiedot
| Tuotenumero | Terän halkaisija ØDc (mm) | Terän säde R (mm) | Kaulan halkaisija Ødn (mm) | Varren halkaisija ØDs (mm) | Pituus kaulan alla L1 (mm) | Kokopituus L (mm) |
Teräsärmien lkm Z |
|---|---|---|---|---|---|---|---|
| XC-08-A | Ø 0.8 | 0.4 | Ø 0.48 | Ø 3 | 5 | 60 | 2 |
| XC-13-A | Ø 1.3 | 0.65 | Ø 0.78 | Ø 3 | 8 | 60 | 2 |
| XC-18-A | Ø 1.8 | 0.9 | Ø 1.1 | Ø 3 | 10 | 60 | 2 |
| XC-23-A | Ø 2.3 | 1.15 | Ø 1.4 | Ø3 | 12.5 | 70 | 2 |
| XC-28-A | Ø 2.8 | 1.4 | Ø 1.7 | Ø 4 | 15 | 70 | 2 |
| XC-33-A | Ø 3.3 | 1.65 | Ø 2.0 | Ø 4 | 17.5 | 70 | 2 |
| XC-38-A | Ø 3.8 | 1.9 | Ø 2.4 | Ø 4 | 20 | 70 | 2 |
| XC-48-A | Ø 4.8 | 2.4 | Ø 3.0 | Ø 6 | 25 | 70 | 2 |
| XC-58-A | Ø 5.8 | 2.9 | Ø 3.5 | Ø 6 | 30 | 70 | 2 |
| XC-78-A | Ø 7.8 | 3.9 | Ø 4.7 | Ø 8 | 40 | 100 | 3 |
| XC-98-A | Ø 9.8 | 4.9 | Ø 5.9 | Ø 10 | 50 | 120 | 3 |
| Tuotenumero | Terän halkaisija ØDc (mm) | Terän säde R (mm) | Kaulan halkaisija Ødn (mm) | Varren halkaisija ØDs (mm) | Pituus kaulan alla L1 (mm) | Kokopituus L (mm) | Teräsärmien lkm Z |
|---|---|---|---|---|---|---|---|
| XC-08-AS-3F | Ø 0.4 | 0.8 | Ø 0.48 | Ø 3 | 3 | 60 | 3 |
| XC-13-AS-3F | Ø 0.65 | 1.3 | Ø 0.78 | Ø 3 | 5 | 60 | 3 |
| XC-18-AS-3F | Ø 0.90 | 1.8 | Ø 1.1 | Ø 3 | 6 | 60 | 3 |
| XC-23-AS-3F | Ø 1.15 | 2.3 | Ø 1.4 | Ø 3 | 7.5 | 70 | 3 |
| XC-28-AS-3F | Ø 1.4 | 2.8 | Ø 1.7 | Ø 4 | 9 | 70 | 3 |
| XC-33-AS-3F | Ø 1.65 | 3.3 | Ø 2 | Ø 4 | 10.5 | 70 | 3 |
| XC-38-AS-3F | Ø 1.9 | 3.8 | Ø 2.4 | Ø 4 | 12 | 70 | 3 |
| XC-48-AS-3F | Ø 2.4 | 4.8 | Ø 3 | Ø 6 | 15 | 70 | 3 |
| XC-58-AS-3F | Ø 2.9 | 5.8 | Ø 3.5 | Ø 6 | 18 | 70 | 3 |
| XC-78-AS-3F | Ø 3.9 | 7.8 | Ø 4.7 | Ø 8 | 24 | 100 | 3 |
| XC-98-AS-3F | Ø 4.9 | 9.8 | Ø 5.9 | Ø 10 | 30 | 120 | 3 |
| Tuotenumero | Terän halkaisija ØDc (mm) | Terän säde R (mm) | Kaulan halkaisija Ødn (mm) | Varren halkaisija ØDs (mm) | Kokopituus L (mm) | Teräsärmien lkm Z |
|---|---|---|---|---|---|---|
| XC-18-B | Ø 1.8 | 0.9 | Ø 1.1 | Ø 1.1 | 50 | 2 |
| XC-23-B | Ø 2.3 | 1.15 | Ø 1.4 | Ø 1.4 | 60 | 2 |
| XC-28-B | Ø 2.8 | 1.4 | Ø 1.7 | Ø 1.7 | 70 | 2 |
| XC-33-B | Ø 3.3 | 1.65 | Ø 2.0 | Ø 2.0 | 80 | 2 |
| XC-38-B | Ø 3.8 | 1.9 | Ø 2.4 | Ø 2.4 | 85 | 2 |
| XC-48-B | Ø 4.8 | 2.4 | Ø 3.0 | Ø 3.0 | 105 | 2 |
| XC-58-B | Ø 5.8 | 2.9 | Ø 3.5 | Ø 3.5 | 120 | 2 |
| XC-78-B | Ø 7.8 | 3.9 | Ø 4.7 | Ø 4.7 | 150 | 3 |
| XC-98-B | Ø 9.8 | 4.9 | Ø 5.9 | Ø 5.9 | 180 | 3 |
