apmax 10 / Ø16-80mm / Ø16-40mm / 4-särmäinen pala

Kuvaus

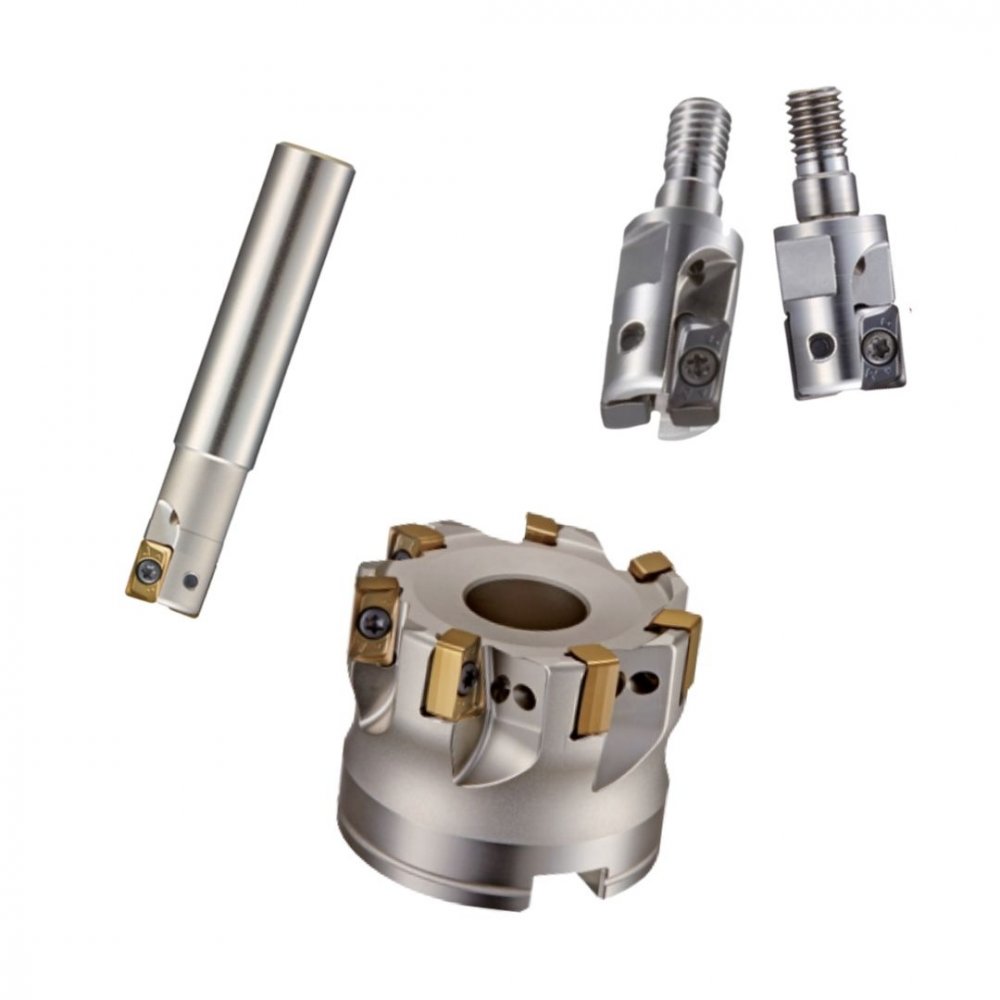

EXSAP-11/MSX-11 Extreme-kulmajyrsimet 11mm teräpalalla tarjoavat tarkkuutta ja tehokkuutta edullisilla teräkustannuksilla kulmajyrsintään. EXSAP-11/MSX-11 jyrsin soveltuu erinomaisesti myös vaikeasti koneistettaville materiaaleille kuten Adusoitu-valurauta, Duplex-teräkset ja kuumalujat seokset, mutta yhtä hyvin rakenne- ja työkaluteräksille ja suomu- ja pallografiittiraudoille. EXSAP-11/MSX-11 jyrsimissä on tiheämpi hammasluku kuin EXSAP/MSX-jyrsimissä. Näin syöttönopeuksia voidaan kasvattaa.

Edut

1) Maksimi mahdollinen lastuamissyvyys (ap) = 10mm
EXSAP-11 / MSX-11 jyrsimiä voidaan käyttää laaja-alaisesti, kuten taso- ja kulmajyrsintään sekä urien ja aukkojen jyrsintään.

2) Taloudellinen kaksipuoleinen teräpala (4-särmää). ZNGU1105… teräpala on samalla vahva, tarkka ja positiivinen.
Kiitos korkean G-tarkkuusluokan ympärihionnan, voidaan jyrsintä käyttää paitsi rouhinnassa, myös väliviimeistelyssä, ilman pystysuorien seinämien porrastusta.

3) Uusi SL-geometria pienentää lastuamisvoimia entisestään, jopa 30%. 3D-puristamalla valmistetut teräpalat pystyvät hyvin paikoillaan myös pitkillä lastu-ajoilla. Tämä parantaa entisestään teräsärmien kulumisenkestoa ja jyrsin toimii loistavasti sekä rouhinta- että väliviimeistely-jyrsinnässä, säilyttäen tarkkuutensa.

4) Saatavilla 4 teräainelaatua:
PVD-pinnoitetussa ”JC8050” laadussa yhdistyvät iskusitkeys ja kulumisenkesto. PVD-pinnoitettu laatu ”JC8118” tarjoaa laaja-alaisesti monipuolista käyttöaluetta rakenne- ja muottiteräksistä karkaistuihin, alle 50HRc koviin työkaluteräksiin. JC8118 soveltuu erinomaisesti myös adusoitujen valurautojen koneistukseen. Sitkeää "JC7550" laatua suositellaan erityisesti ruostumattomien terästen, titaaniseosten sekä Inconelin jyrsintään. Kulumista kestävämpi”JC7518” laatu soveltuu erinomaisesti ruostumattomille-teräksille, titaaneille, kuumalujille materiaaleille kun olosuhteet ovat edullisemmat.

5) 2 geometriaa: PM-geometria tarjoaa terästen ja valurautojen koneistuksessa teräsärmää suojaavan viistemuodon joka parantaa teräsärmän kestävyyttä ja parantaa lastunmuodostusta. SL-geometrian muoto pienentää lämmön muodostusta vaikeasti koneistettavilla materiaaleilla lisäten näin teräsärmän kestoikää ja samalla pienentää lastuamisvoimia tehokkaasti.

Pyydä tarjous

Tekniset tiedot

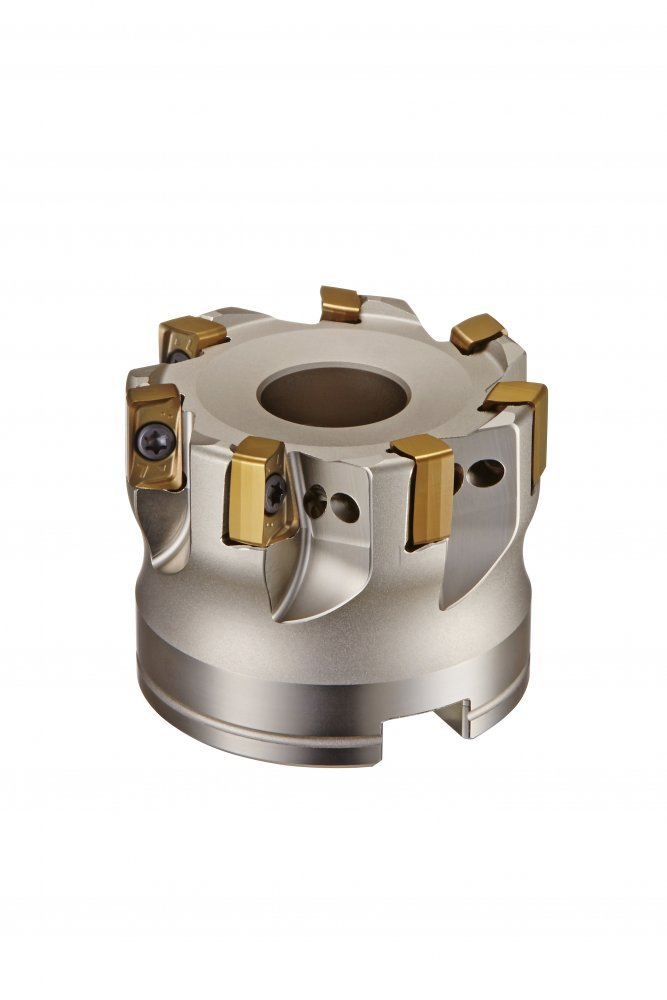

Tasojyrsinmalli



Tilauskoodi Varastossa Teräp.
lkm
Mitoitus (mm) Kiristys-
pultti
Paino
(kg)
Osat
ΦDc Lf ΦDb Φd Φd1 a b Lukitus-
ruuvi
Jakoavain
EXSAP-6040R-11-16

6 40 40 35 16 14 8,4 5,6 18 M8 0,22 TSW-307H A-10
EXSAP-7050R-11-22

7 50 40 47 22 16,5 10,4 6,3 20 M10 0,38 TSW-307H A-10
EXSAP-7052R-11-22

7 52 40 47 22 16,5 10,4 6,3 20 M10 0,39 TSW-307H A-10
EXSAP-7063R-11-22

7 63 40 50 22 16,5 10,4 6,3 20 M10 0,53 TSW-307H A-10
EXSAP-7063R-11-27

7 63 50 50 27 20 12,4 7 20 M12 0,62 TSW-307H A-10
EXSAP-8080R-11-27

8 80 50 56 27 20 12,4 7 22 M12 ×
1,75 × 30
0,99 TSW-307H A-10

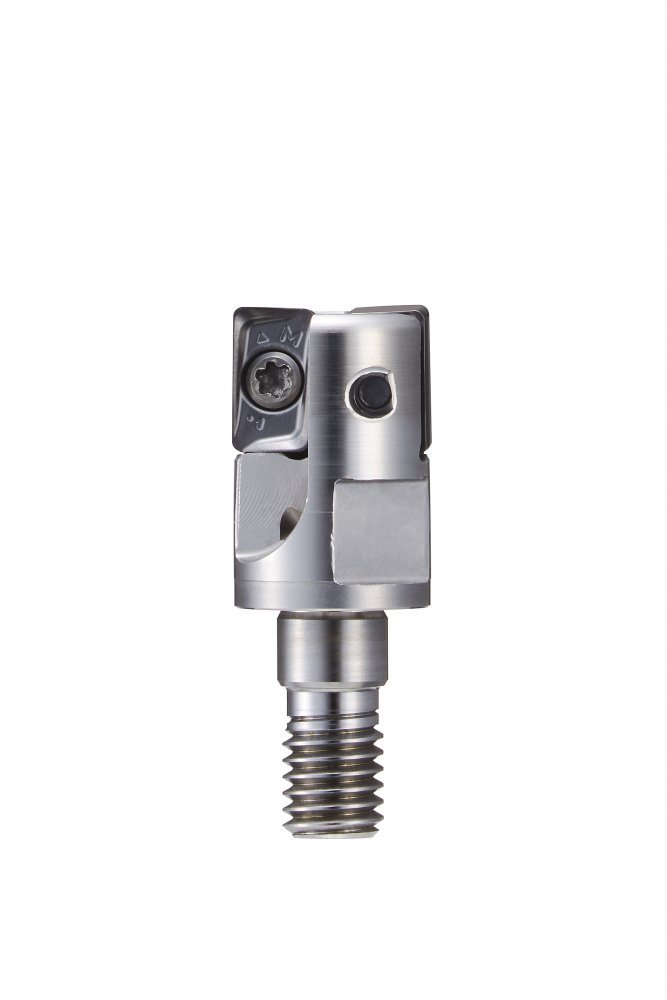

Modulaarinen ruuviliitosmalli



Tilauskoodi Varastossa Teräp.
lkm
Mitoitus (mm) Osat
ΦDc Lf ΦDb MD C W Lukitusruuvi Jakoavain
MSX-2016-11-M8

2 16 23 15 M8 8 12 TSW-307H  A-10
MSX-3020-11-M10

3 20 30 18 M10 9 14 TSW-307H  A-10
MSX-3025-11-M12

3 25 35 22 M12 11 19 TSW-307H  A-10
MSX-4032-11-M16

4 32 43 29 M16 12 22 TSW-307H  A-10
MSX-5040-11-M16

5 40 43 29 M16 12 22 TSW-307H  A-10

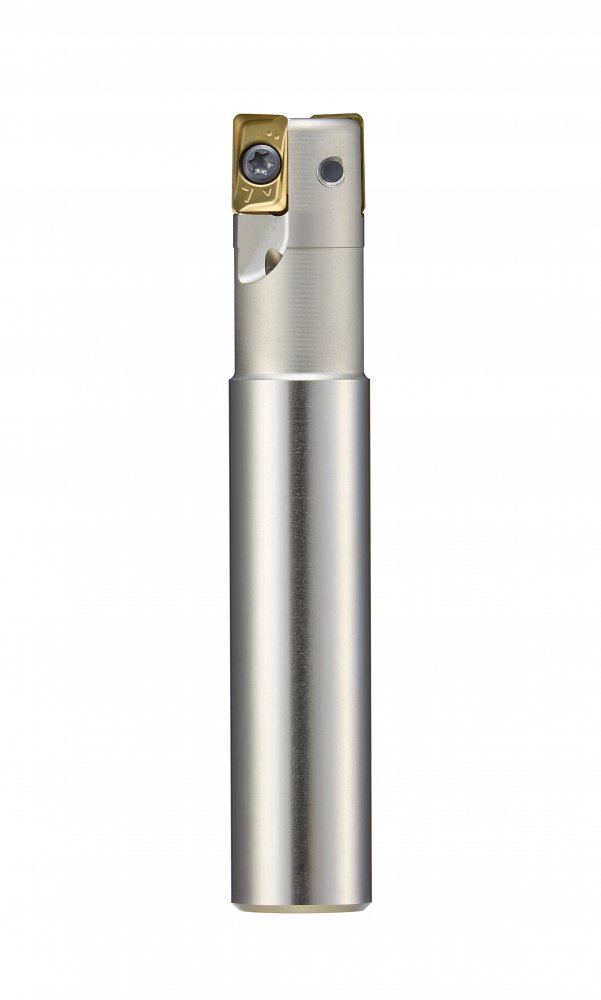

Varsijyrsinmalli

Tilauskoodi Varastossa Teräp.
lkm
 Mitoitus (mm)  Osat
ΦDc ℓ2 ℓS L ΦD1 ΦDs Lukitusruuvi Jakoavain
EXSAP-2016-11-50-S16+A o 2 16 50 60 110 14,6 16 TSW-307H  A-10
EXSAP-3020-11-50-S20+A o 3 20 50 80 130 18,3 20 TSW-307H  A-10
EXSAP-3025-11-50-S25+A o 3 25 50 80 130 23,4 25 TSW-307H  A-10
EXSAP-4032-11-50-S32+A o 4 32 50 80 130 29 32 TSW-307H  A-10

oVarastossa lokakuun 2021 puolivälissä-lopussa

Teräpalat

Tilauskoodi Toleranssi PVD-pinnoitettu
JC8050 JC8118 JC7550 JC7518
ZNGU110508ZER-PM G R0.8


ZNGU110508ZER-SL G R0.8
