DIJET EXSKS - Vahvaa lastunpoistoa pienellä teholla
apmax 3 / Ø50–160mm / 6-särmäinen pala
Kuvaus
DIJET EXSKS G-body-runkoinen suuren syötön jyrsin todella tehokkaaseen aineenpoistoon niin taso-, kulma-, aksiaali-, muoto- kuin spiraalijyrsintään.
2-puoleinen, 3D-puristettu ja 6-särmäinen teräpala tuo vahvuutta ja lastunpoistokykyä jyrsintään pienemmällä tehontarpeella. 1,5 kertaa vahvempi pala kuin perinteisissä jyrsimissä antaa tehokkaat lähtökohdat lastunpoistoon aina hammaskohtaisen syötön 2mm/hammas ja lastunpaksuuden jopa 3mm:n asti. Teräainelaadut JC7560 ja JC8118 tarjoavat todella pitkän kulumisenkeston terästen, ruostumattomien terästen sekä valurautojen jyrsinnässä.
Koot
Halkaisija-alue Ø50–160mm, otsajyrsin versioina.
Käyttöalueet
Tasojyrsintä
Kulmajyrsintä
Aksiaalijyrsintä
Muotojyrsintä
Spiraalijyrsintä
Tekniset tiedot
EXSKS
| Tilauskoodi | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | Kuva | |||||||
| Ø Dc | Ø Db | Lf | Ø d | Ø d1 | a | b | L | ||||

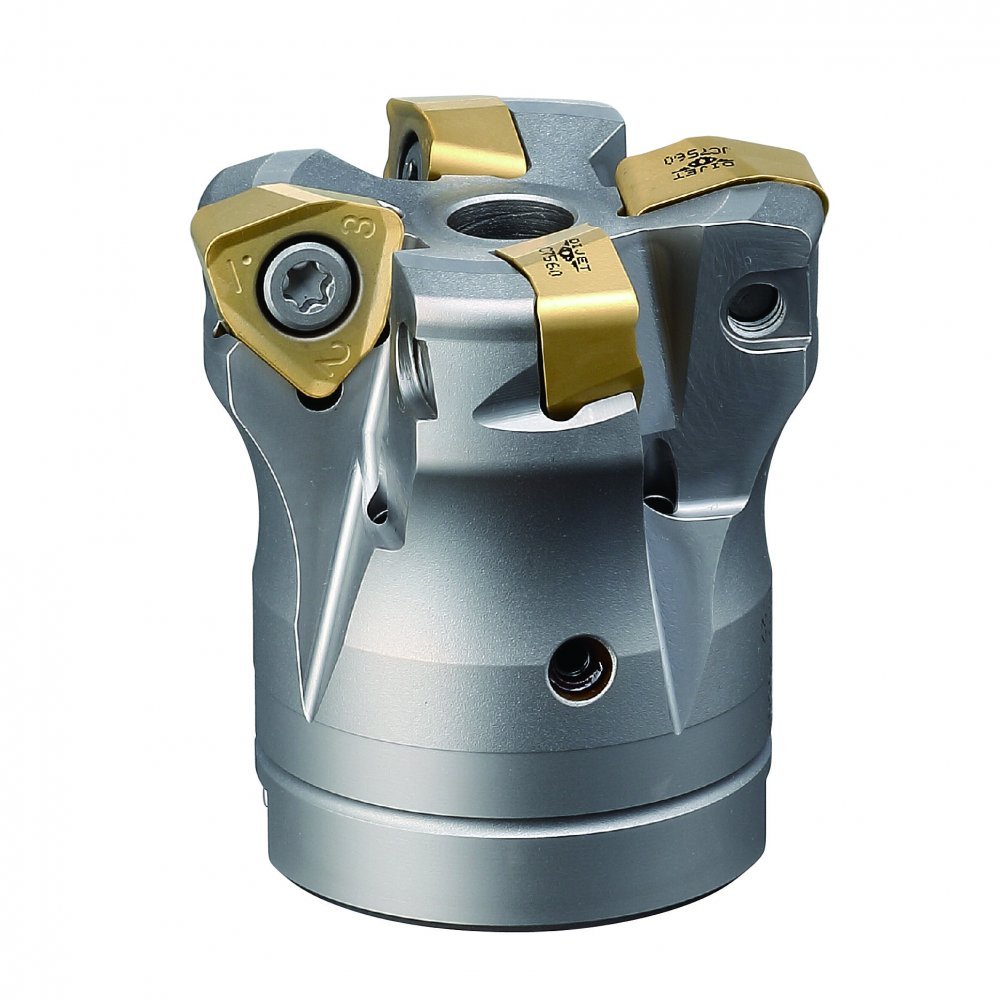

| EXSKS-4050R-22 | 4 | 50 | 40 | 55 | 22 | 9,6 | 10,4 | 6,3 | 19 | 0,3 | 3 |
| EXSKS-4052R-22 | 4 | 52 | 40 | 50 | 22 | 17 | 10,4 | 6,3 | 20 | 0,4 | 1 |

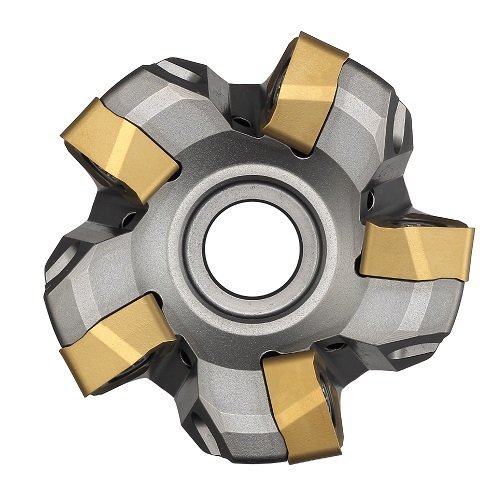

| EXSKS-5063R-22 | 5 | 63 | 48 | 50 | 22 | 17 | 10,4 | 6,3 | 20 | 0,5 | 1 |

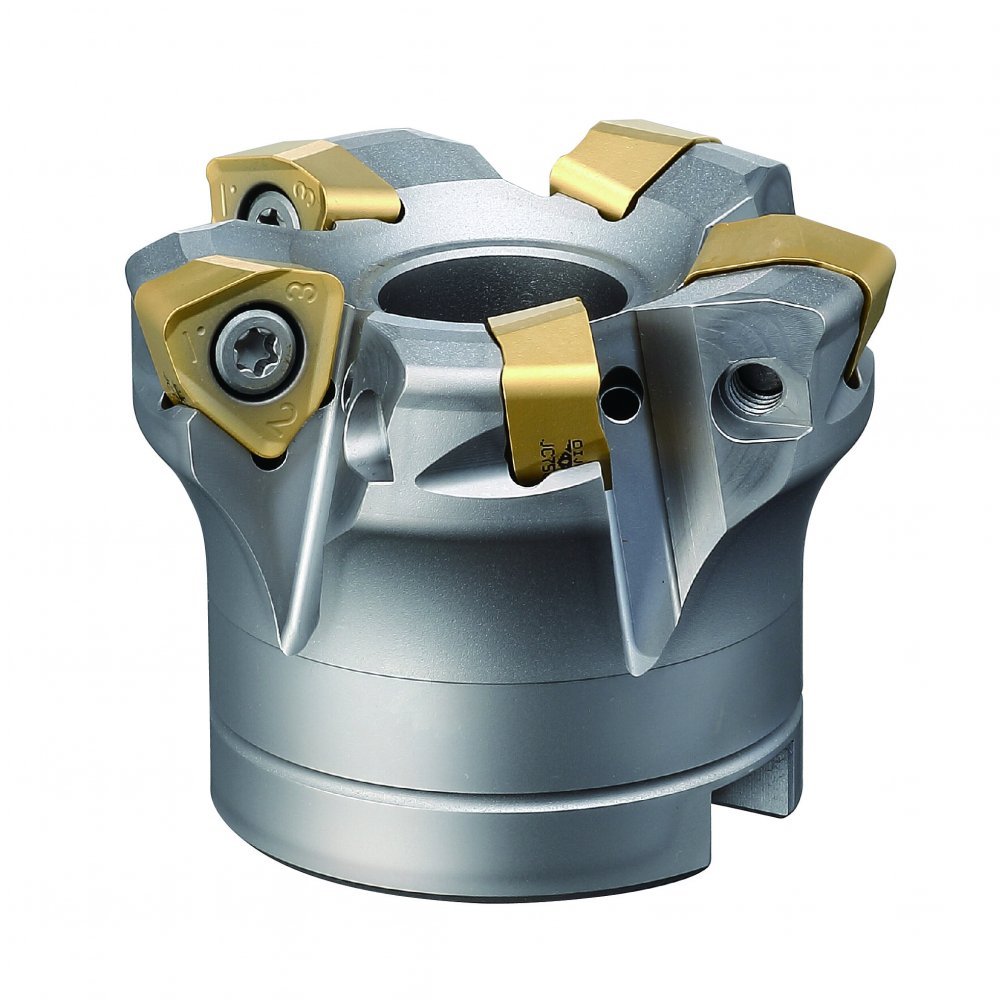

| EXSKS-5063R-27 | 5 | 63 | 48 | 50 | 27 | 20 | 12,4 | 7 | 22 | 0,5 | 1 |
| EXSKS-5066R-27 | 5 | 66 | 48 | 50 | 27 | 20 | 12,4 | 7 | 22 | 0,5 | 1 |
| EXSKS-6080R-27 | 6 | 80 | 65 | 55 | 27 | 37 | 12,4 | 7 | 22 | 0,9 | 2 |
| EXSKS-7100R-32 | 7 | 100 | 85 | 55 | 32 | 45 | 14,4 | 8 | 32 | 1,7 | 2 |
| EXSKS-8125R-40 | 8 | 125 | 100 | 55 | 40 | 60 | 16,4 | 9 | 35 | 2,7 | 2 |
| EXSKS-9160R-40 | 9 | 160 | 100 | 55 | 40 | 85 | 16,4 | 9 | 35 | 3,9 | 2 |
Teräpala
| Tilauskoodi | Toleranssi | PVD pinnoitettu | Mitoitus (mm) | ||||
| JC7560 | JC8118 | A | B | T | RE | ||
| WNMU090720ZER-PM | M | x | x | 14 | 1,94 | 7,66 | 2 |
