Palbit Tgplus 90190 kulmajyrsin - FMS-Tools
Tuurnakiinnitys Ø40-125 / Weldon Ø25-40 / Lieriövarsi Ø25-40 / tangentiaalinen teräpala
Kuvaus
Tehokas kulmajyrsin tangentiaalisella teräpalalla
Käyttöalueet
Tasojyrsintä
Kulmajyrsintä
Urajyrsintä
Linkki valmistajan sivuille
Tekniset tiedot

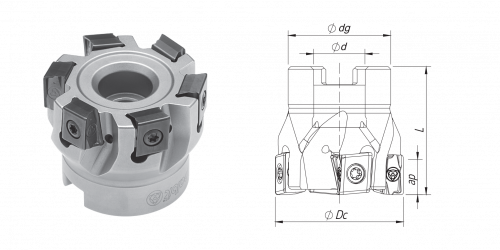

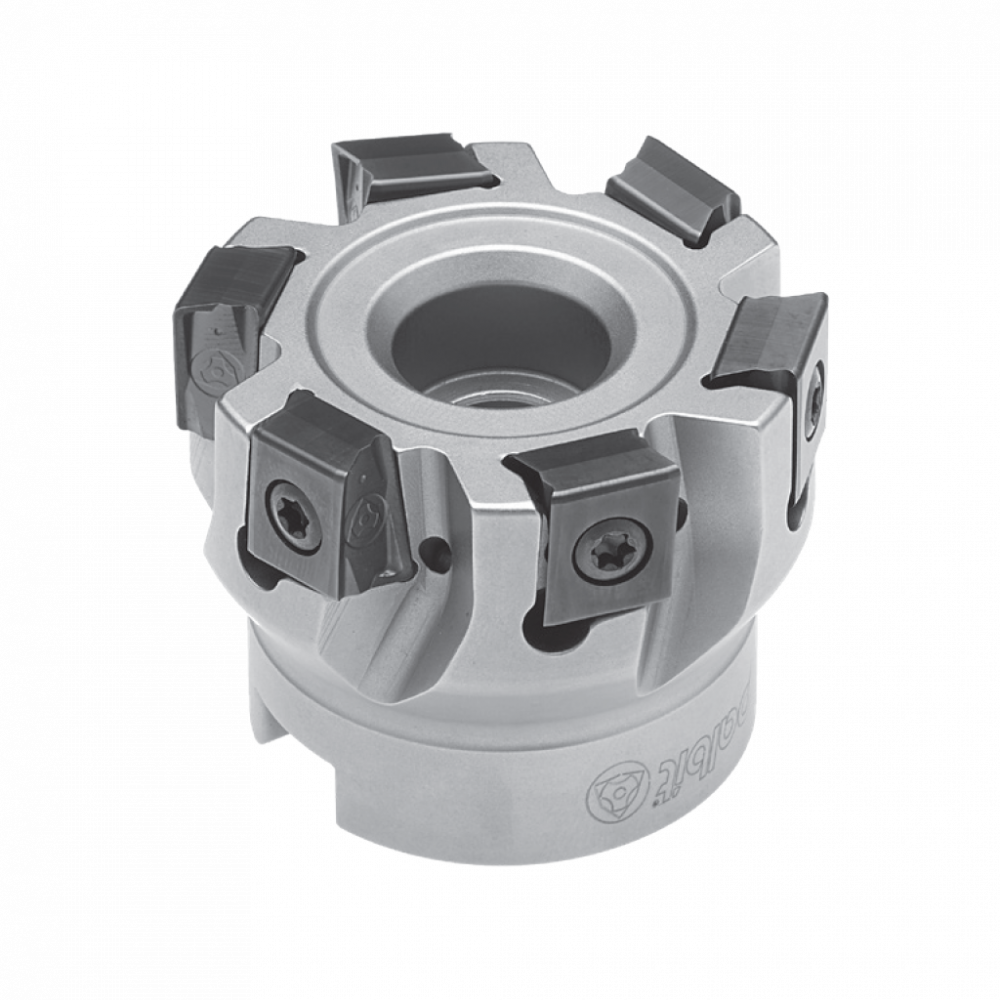

Otsajyrsin tuurnakiinnitys
| Tuotenro | Tilausnro | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | |||
| Ø Dc | Ø d/M | Ø dg | L | ||||
| 181118800 | 040A90190-04-04-016040 | 4 | 40 | 16 | 32 | 40 | 0,17 |
| 181118900 | 040A90190-05-04-016040 | 5 | 40 | 16 | 32 | 40 | 0,18 |
| 181111200 | 050A90190-05-04-022040 | 5 | 50 | 22 | 42 | 40 | 0,27 |
| 181111300 | 050A90190-06-04-022040 | 6 | 50 | 22 | 42 | 40 | 0,28 |
| 181119000 | 063A90190-06-04-022040 | 6 | 63 | 22 | 52 | 40 | 0,52 |
| 181119100 | 063A90190-08-04-022040 | 8 | 63 | 22 | 52 | 40 | 0,52 |
| 181119200 | 080A90190-07-04-027050 | 4 | 80 | 27 | 60 | 50 | 0,88 |
| 181119300 | 080A90190-10-04-027050 | 10 | 80 | 27 | 60 | 50 | 0,86 |
| 181119400 | 100A90190-09-04-032050 | 9 | 100 | 32 | 80 | 50 | 1,56 |
| 181119500 | 100A90190-13-04-032050 | 13 | 100 | 32 | 80 | 50 | 1,56 |
| 181119600 | 125A90190-11-04-040063 | 11 | 125 | 40 | 90 | 63 | 2,87 |
| 181119700 | 125A90190-16-04-040063 | 16 | 125 | 40 | 90 | 63 | 2,86 |

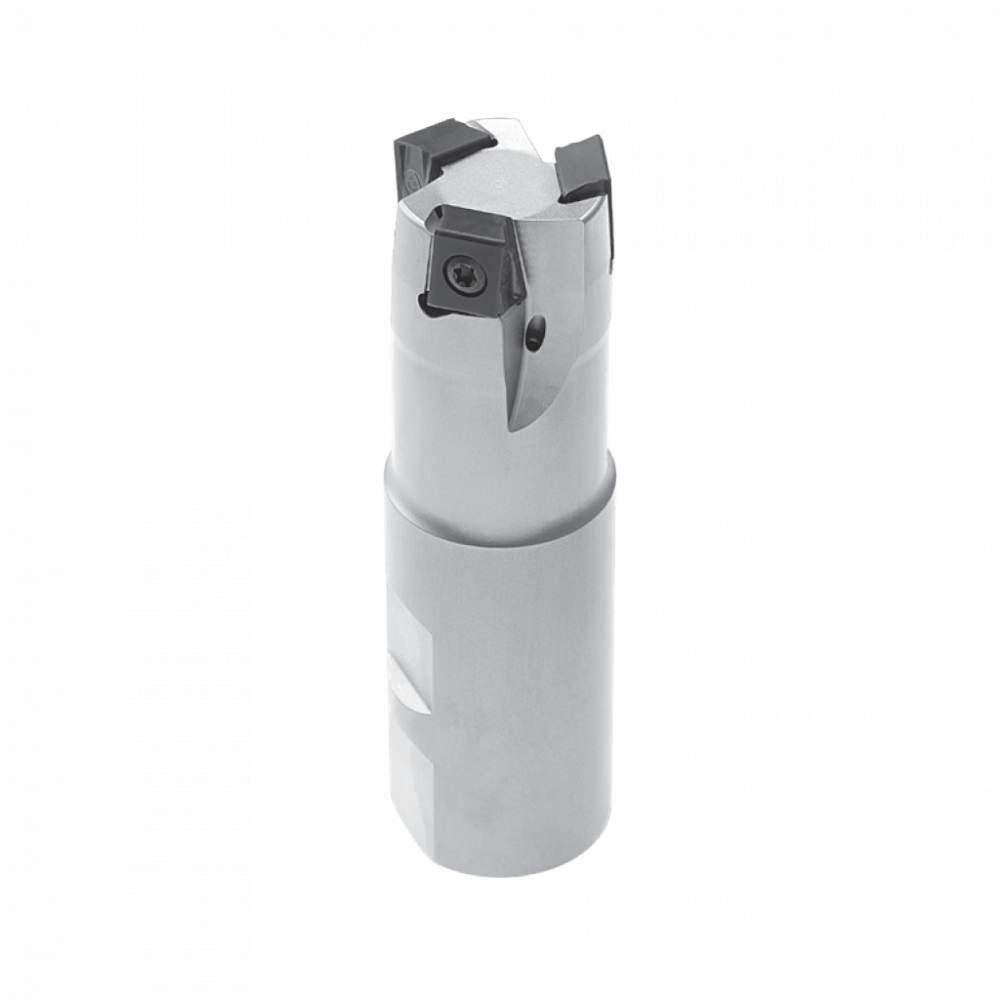

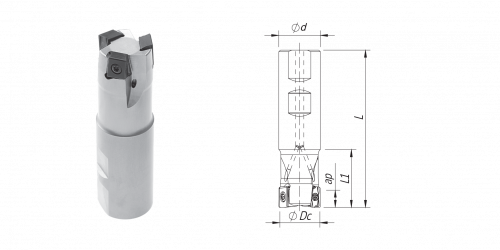

Weldon-varsi
| Tuotenro | Tilausnro | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | |||
| Ø Dc | Ø d/M | L | L1 | ||||
| 181118300 | 025W90190-02-04-025095 | 2 | 25 | 25 | 95 | 45 | 0,29 |
| 181109800 | 032W90190-03-04-032110 | 3 | 32 | 32 | 110 | 50 | 0,55 |
| 181118400 | 040W90190-04-04-032110 | 4 | 40 | 32 | 110 | 50 | 0,60 |

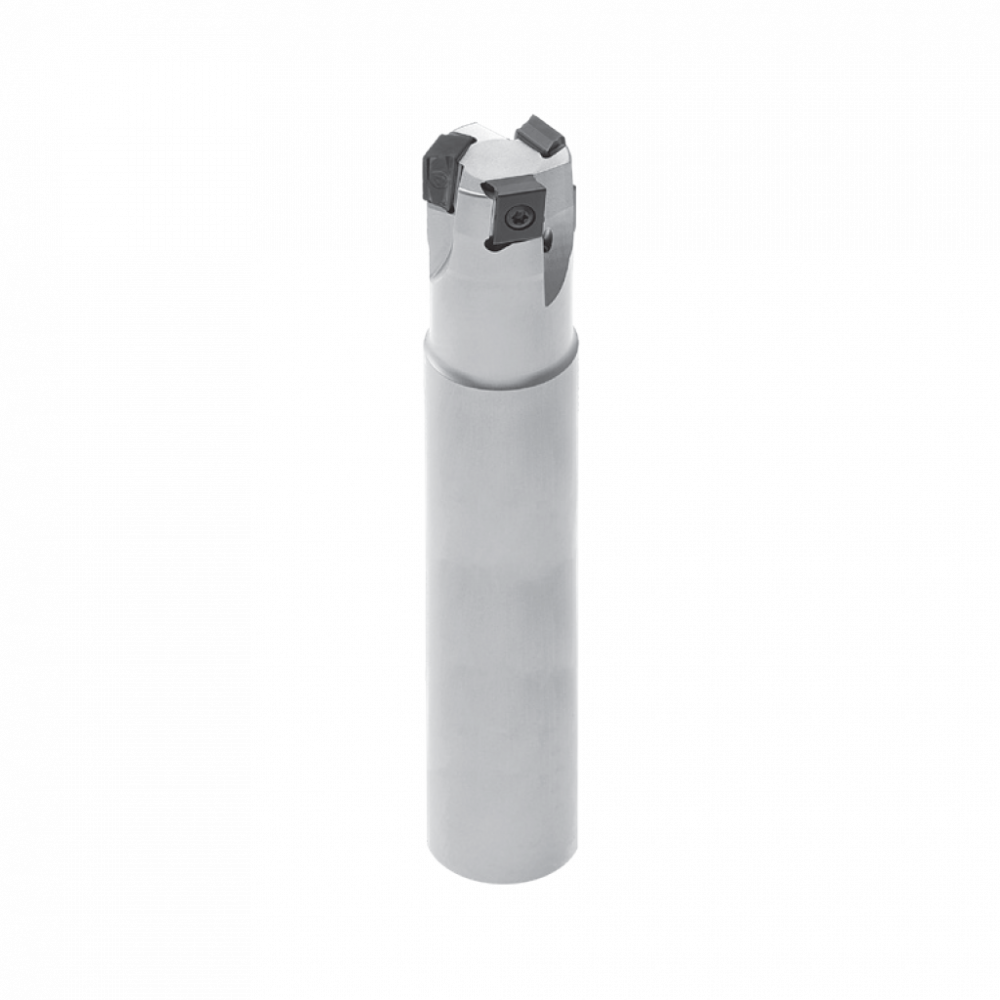

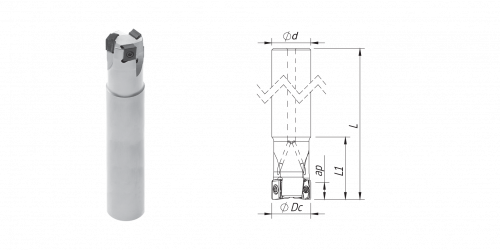

Lieriövarsi
| Tuotenro | Tilausnro | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | |||
| Ø Dc | Ø d/M | L | L1 | ||||
| 181118500 | 025E90190-02-04-025200 | 2 | 25 | 25 | 200 | 40 | 0,66 |
| 181118600 | 032E90190-03-04-032250 | 3 | 32 | 32 | 250 | 50 | 1,37 |
| 181118700 | 040E90190-04-04-032250 | 4 | 40 | 32 | 250 | 50 | 1,42 |
