apmax 15 /EXSAP Ø50-125mm / MSX Ø25-40mm / 4-särmäinen pala
Kuvaus
Kääntöpalajyrsin "Kulma Extreme" EXSAP/MSX malleilla saavutetaan erittäin tarkat seinämät suurella tehokkuudella.
Edut
1) Maksimi mahdollinen lastuamissyvyys (ap) = 15mm
EXSAP / MSX jyrsimiä voidaan käyttää laaja-alaisesti, kuten taso- ja kulmajyrsintään sekä ura- ja aksiaalijyrsintään.
2) Taloudellinen kaksipuoleinen teräpala (4-särmää). Nirkonsäteet R0,8 ja R1,6.
Kiitos korkean G-tarkkuusluokan ympärihionnan, voidaan jyrsintä käyttää paitsi rouhinnassa, myös väliviimeistelyssä.
3) Matalan lastuamisvoiman tarjoama 3D lastuamisgeometria vahvalla teräsärmällä.
Ainutlaatuisten kiinnitysmuotojensa ansiosta kiinnittyy teräpala mahdollisimman tukevasti, mahdollistaen erittäin tehokkaan rouhintakoneistuksen.
4) Saatavilla 3 teräainelaatua:
PVD-pinnoitetussa ”JC8050” laadussa yhdistyvät iskusitkeys ja kulumisenkesto. PVD-pinnoitettu laatu ”JC8118” tarjoaa laaja-alaisesti monipuolista käyttöaluetta rakenne- ja muottiteräksistä karkaistuihin, alle 50HRc koviin työkaluteräksiin. "JC7550" suositellaan erityisesti ruostumattomien terästen, titaaniseosten sekä Inconelin jyrsintään.
Linkki valmistajan sivuille
Tekniset tiedot

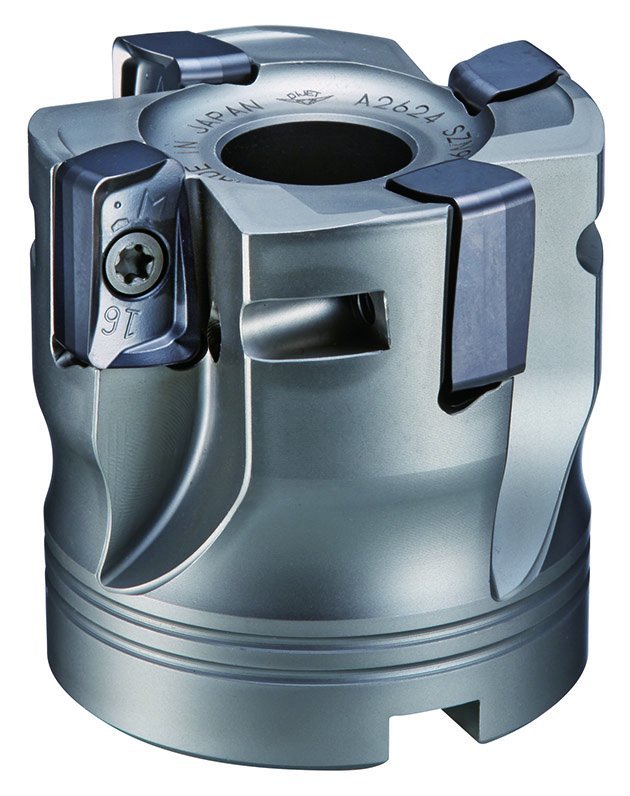

Tasojyrsin mallit (EXSAP)
| Tilauskoodi | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | |||||||
| Ø Dc | Ø Db | Lf | Ø d | Ø d1 | a | b | L | |||
| EXSAP-4050R-22 | 4 | 50 | 47 | 40 | 22 | 17 | 10,4 | 6,3 | 20 | 0,38 |
| EXSAP-5050R-22 | 5 | 50 | 47 | 40 | 22 | 17 | 10,4 | 6,3 | 20 | 0,38 |
| EXSAP-5052R-22 | 5 | 52 | 47 | 40 | 22 | 17 | 10,4 | 6,3 | 20 | 0,41 |
| EXSAP-5063R-22 | 5 | 63 | 50 | 40 | 22 | 17 | 10,4 | 6,3 | 19 | 0,58 |
| EXSAP-7080R-27 | 7 | 80 | 56 | 50 | 27 | 20 | 12,4 | 7 | 22 | 1,09 |
| EXSAP-7100R-27 | 7 | 100 | 85 | 50 | 32 | 26 | 14,4 | 8 | 25 | 1,93 |
| EXSAP-8125R-40 | 8 | 125 | 100 | 63 | 40 | 32 | 16,4 | 9 | 32 | 3,66 |

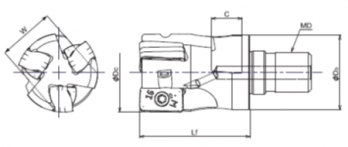

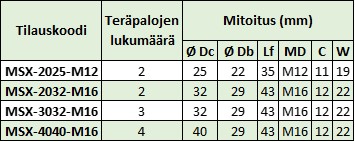

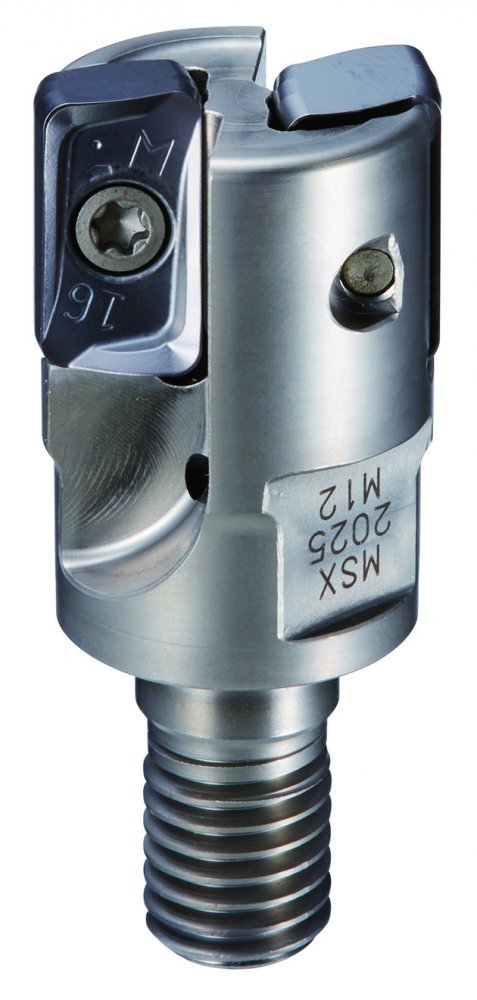

Modulaariset ruuviliitosmallit (MSX)
| Tilauskoodi | Teräpalojen lukumäärä | Mitoitus (mm) | |||||
| Ø Dc | Ø Db | Lf | MD | C | W | ||
| MSX-2025-M12 | 2 | 25 | 22 | 35 | M12 | 11 | 19 |
| MSX-2032-M16 | 2 | 32 | 29 | 43 | M16 | 12 | 22 |
| MSX-3032-M16 | 3 | 32 | 29 | 43 | M16 | 12 | 22 |
| MSX-4040-M16 | 4 | 40 | 29 | 43 | M16 | 12 | 22 |

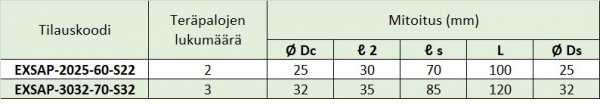

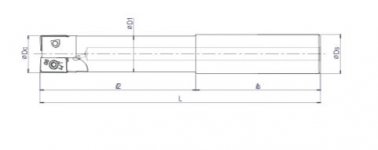

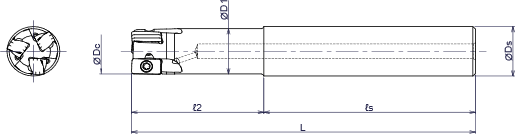

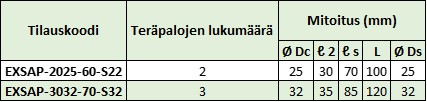

Varsijyrsinmallit (EXSAP)

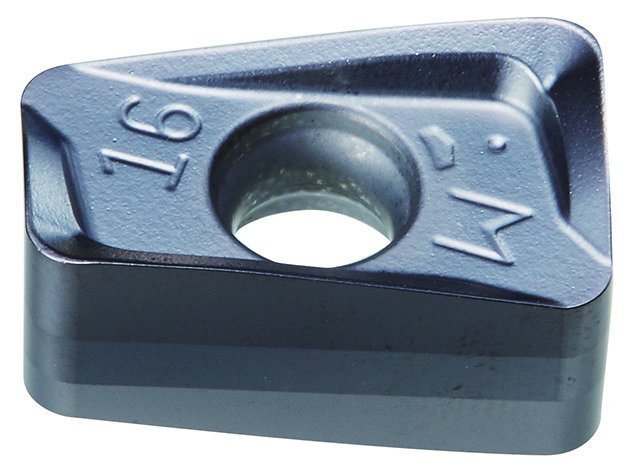

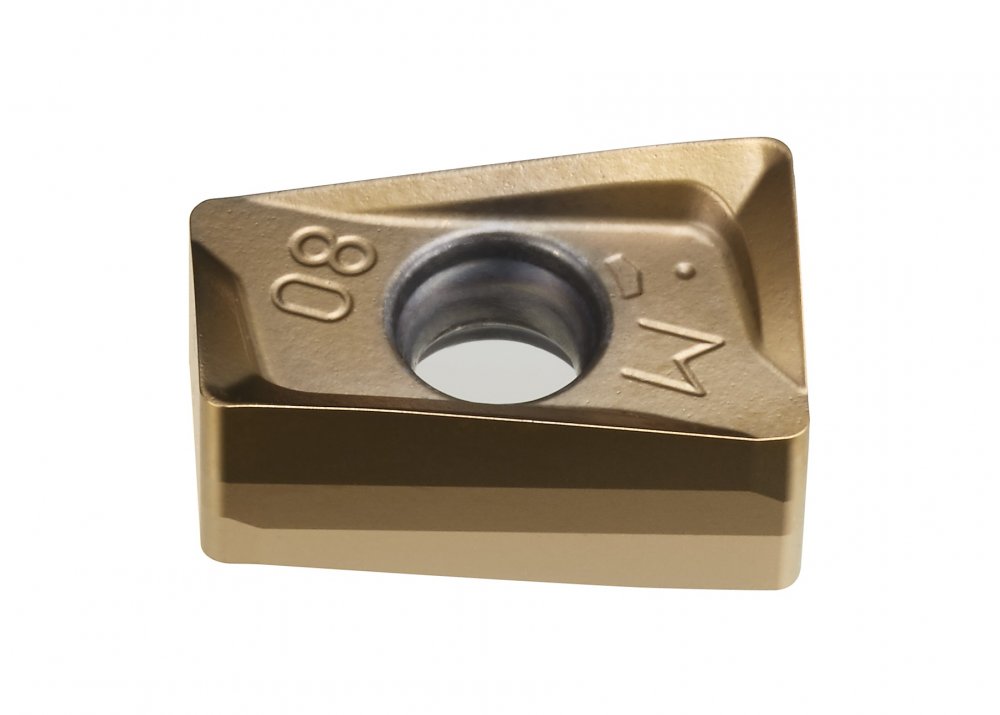

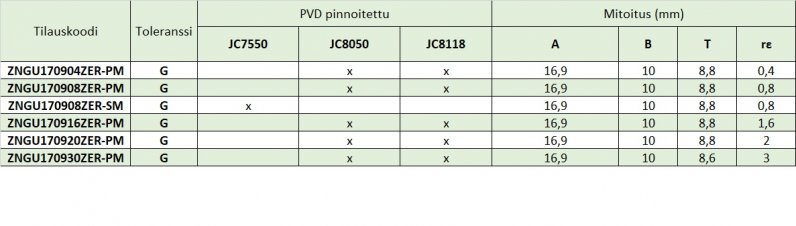

Teräpala
