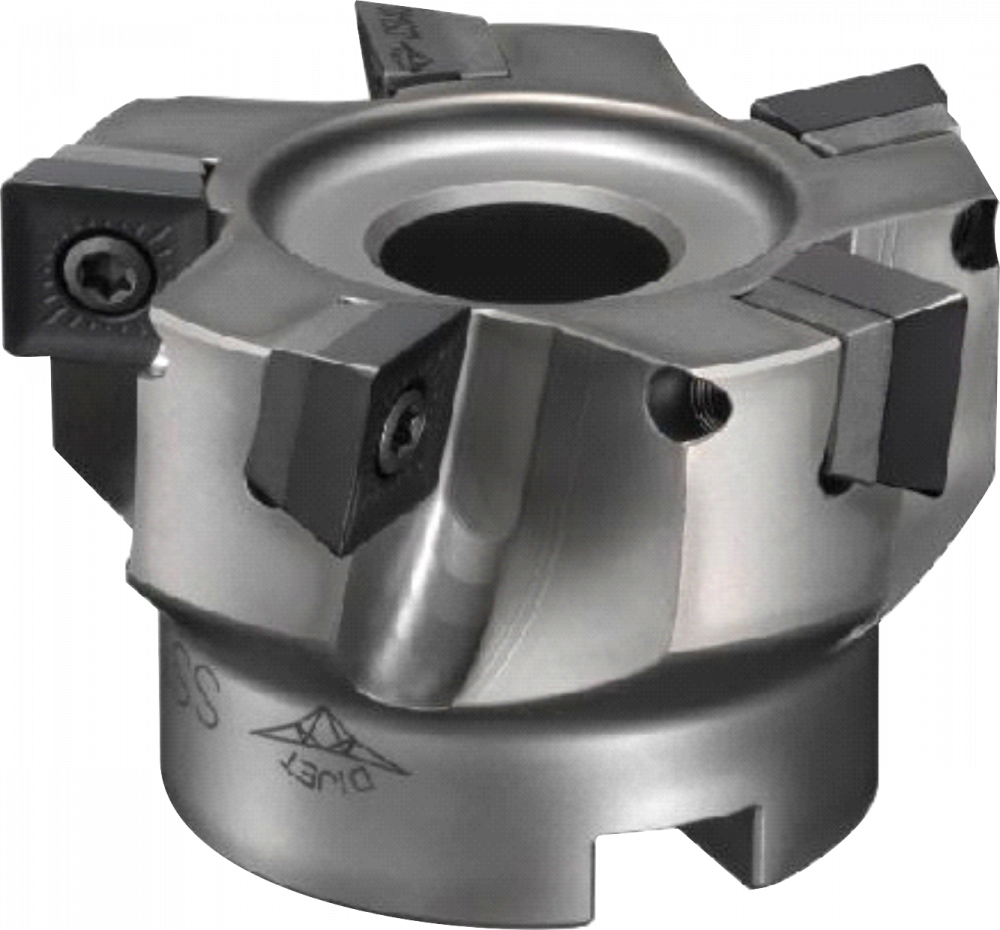

Dijet SSD90 on G-Body-runkoinen kulmajyrsin edulliseen jyrsintään
Ø50-125mm
Kuvaus
Dijet SSD90 G-Body-runkoinen kulmajyrsin edulliseen ja silti tehokkaaseen jyrsintään. G-runko ja aluspala tekevät jyrsimestä vahvan, kestävän ja turvallisen käyttää. 4-särmäinen teräpala tuo jyrsintään taloudellisuutta 11mm lastuamissyvyydellä.
Koot
Halkaisija-alue Ø50-125mm.
Käyttöalueet
Tasojyrsintä
Kulmajyrsintä

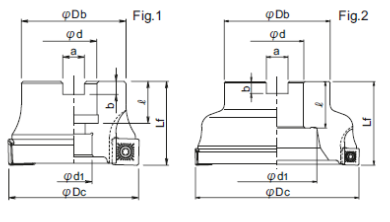

Tekniset tiedot
| Tilauskoodi | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | Kuva | |||||||
| Ø Dc | Ø Db | Lf | Ø d | Ø d1 | a | b | L | ||||
| SSD90-4050R-22 | 4 | 50 | 41 | 40 | 22 | 17 | 10,4 | 6,3 | 20 | 0,3 | 1 |
| SSD90-5063R-22 | 5 | 63 | 50 | 40 | 22 | 17 | 10,4 | 6,3 | 20 | 0,5 | 1 |
| SSD90-6080R-27 | 6 | 80 | 60 | 50 | 27 | 37 | 12,4 | 7 | 22 | 0,9 | 1 |
| SSD90-8100R-32 | 8 | 100 | 70 | 50 | 32 | 43 | 14,4 | 8 | 32 | 1,5 | 2 |
| SSD90-10125R-40 | 10 | 125 | 80 | 63 | 40 | 57 | 16,4 | 9 | 35 | 2,6 | 2 |
Teräpalat
| Tilauskoodi | Toleranssi | PVD pinnoitettu | CVD pinnoitettu | Kuva | ||
| JC8015 | JC8050 | JC5040 | JC605W | |||
| SDMT1204PDER | M | x | x | x | x | 1 |
| SDHW1204PDTR | H | x | 2 | |||
