PALBIT PLUS 90845 - Tehokas tasojyrsin edullisilla kustannuksilla
44°-45° / apmax 3,5/6 / Ø 50-250 / 16/8-särmäinen pala
Kuvaus
44°-45° tasojyrsin 16 / 8 särmäisellä teräpalalla. Ap 3,5 / 6mm. Tehokasta tasojyrsintää edullisilla teräkustannuksilla. Samassa rungossa voidaan käyttää joko 8-särmäistä (ap6,0mm) tai 16-särmäistä (ap3,5mm) teräpalaa.
Käyttöalueet
Tasojyrsintä
Linkki valmistajan sivuille
Tekniset tiedot

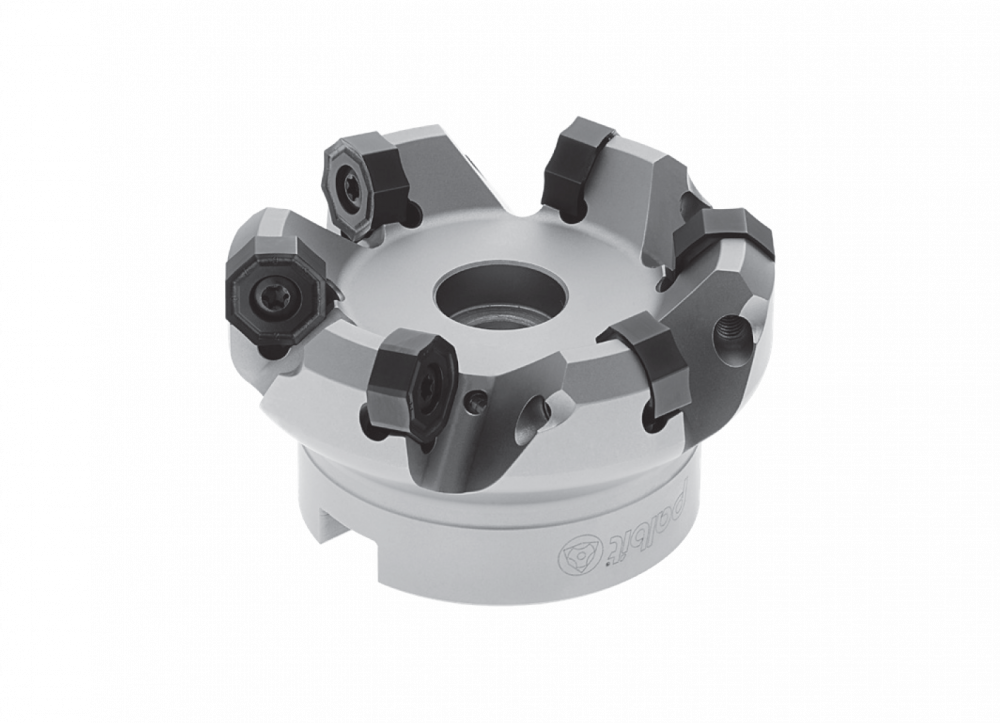

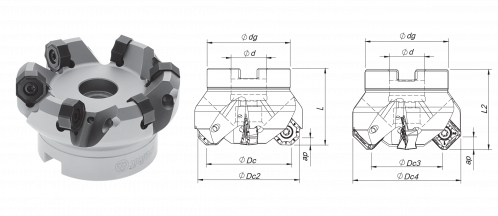

Tuurnakiinnitys
| Tuotenro | Tilausnro | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | |||||||
| Ø Dc | Ø Dc2 | Ø Dc3 | Ø Dc4 | Ø d/M | Ø dg | L | L2 | ||||
| 181111400 | 050A90845-04-06-022040 | 4 | 50 | 57,6 | 42,4 | 47,2 | 22 | 48 | 40 | 41,5 | 0,383 |
| 181117400 | 050A90845-06-06-022040 | 6 | 50 | 57,6 | 42,4 | 47,2 | 22 | 48 | 40 | 41,5 | 0,374 |
| 181117500 | 063A90845-06-06-022040 | 6 | 63 | 70,6 | 55,4 | 60,2 | 22 | 52 | 40 | 41,5 | 0,525 |
| 181117600 | 063A90845-08-06-022040 | 8 | 63 | 70,6 | 55,4 | 60,2 | 22 | 52 | 40 | 41,5 | 0,517 |
| 181117700 | 080A90845-07-06-027050 | 7 | 80 | 87,6 | 72,4 | 77,2 | 27 | 60 | 50 | 51,5 | 0,846 |
| 181117800 | 080A90845-10-06-027050 | 10 | 80 | 87,6 | 72,4 | 77,2 | 27 | 60 | 50 | 51,5 | 0,842 |
| 181117900 | 100A90845-08-06-032050 | 8 | 100 | 107,6 | 92,4 | 97,2 | 32 | 80 | 50 | 51,5 | 1,559 |
| 181120900 | 100A90845-12-06-032050 | 12 | 100 | 107,6 | 92,4 | 97,2 | 32 | 80 | 50 | 51,5 | 1,54 |
| 181121000 | 125A90845-10-06-040063 | 10 | 125 | 132,6 | 117,4 | 122,2 | 40 | 90 | 63 | 64,5 | 2,89 |
| 181121100 | 160A90845-12-06-U040063 | 12 | 160 | 167,6 | 152,4 | 157,2 | 40 | 110 | 63 | 64,5 | 4,36 |
| 181121200 | 200A90845-14-06-U060063 | 14 | 200 | 207,6 | 192,4 | 197,2 | 60 | 172 | 63 | 64,5 | 8,89 |
| 181121300 | 250A90845-16-06-U060063 | 16 | 250 | 257,6 | 242,4 | 247,2 | 60 | 172 | 63 | 64,5 | 11,49 |

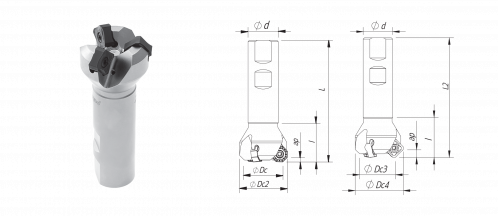

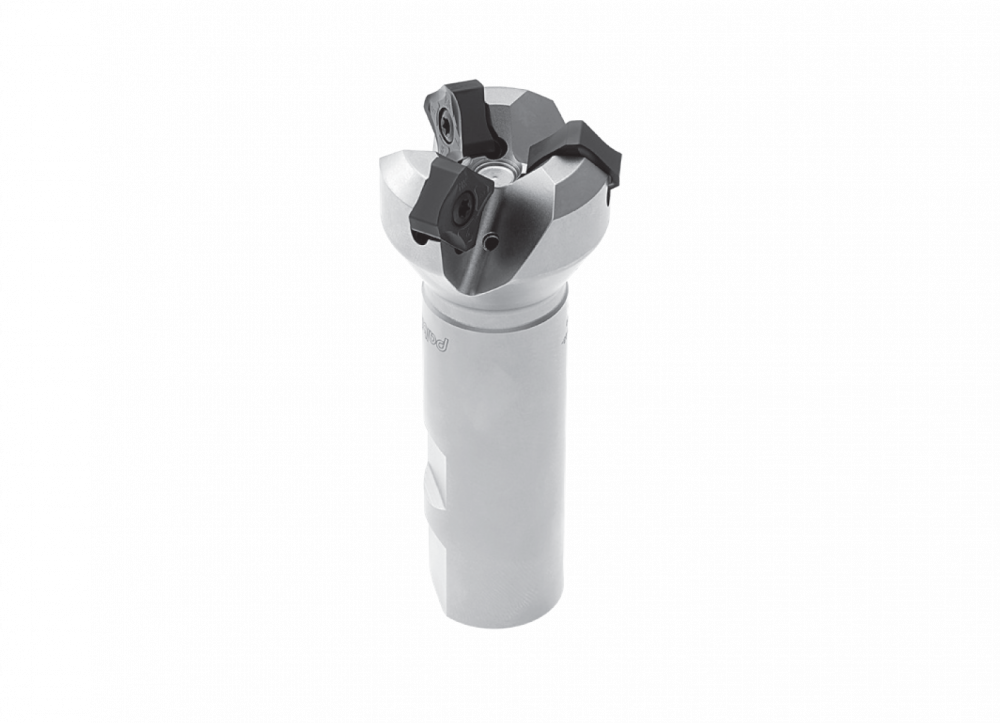

Weldon-varsi
| Tuotenro | Tilausnro | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | |||||||
| Ø Dc | Ø Dc2 | Ø Dc3 | Ø Dc4 | Ø d/M | L | L2 | |||||
| 181118000 | 032W90845-03-06-025100 | 3 | 32 | 39,6 | 24,4 | 29,2 | 25 | 100 | 101,5 | 0,375 | |
| 181118100 | 040W90845-04-06-032110 | 4 | 40 | 47,6 | 32,4 | 37,2 | 32 | 110 | 111,5 | 0,653 | |
