Palbit Linepro 20290 kulmajyrsin useisiin käyttöalueisiin
Tuurnakiinnitys Ø40-125mm / Weldon Ø32-40mm
Kuvaus
Kulmajyrsin isolla teräpalalla
Käyttöalueet
Kulmajyrsintä
Tasojyrsintä
Uranjyrsintä
Ruuvisyöttö
Urajyrsintä
Linkki valmistajan sivuille
Tekniset tiedot

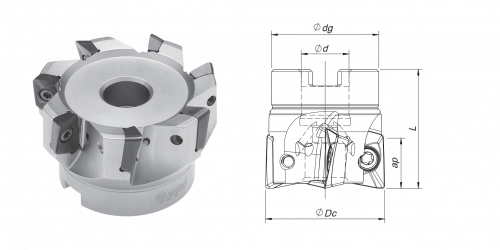

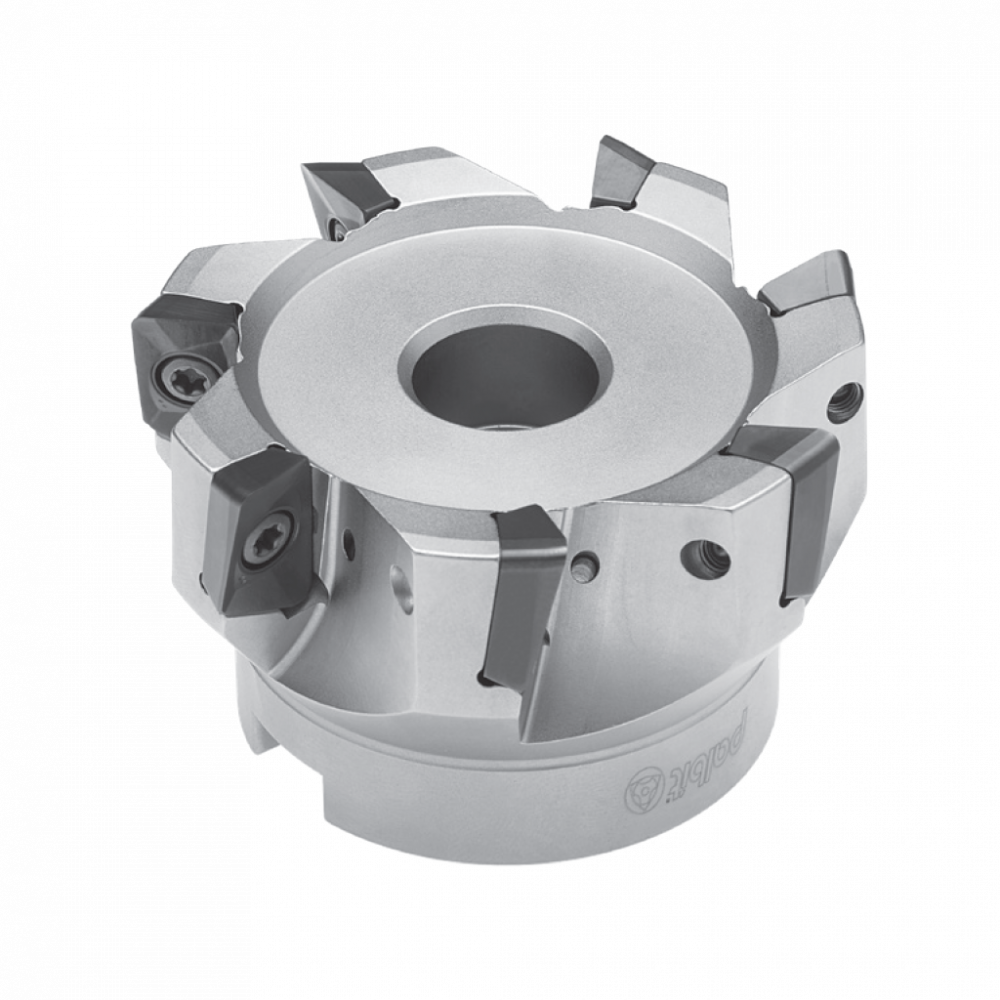

Tuurnakiinnitys
| Tuotenro | Tilausnro | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | |||
| Ø Dc | Ø d/M | Ø dg | L | ||||
| 181090900 | 040A20290-04-07-016040 | 4 | 40 | 16 | 32 | 40 | 0,18 |
| 181091000 | 050A20290-05-08-022040 | 5 | 50 | 22 | 42 | 40 | 0,296 |
| 181091100 | 063A20290-06-08-027040 | 6 | 63 | 27 | 52 | 40 | 0,53 |
| 181091200 | 080A20290-07-08-027050 | 7 | 80 | 27 | 60 | 50 | 0,92 |
| 181091300 | 100A20290-08-08-032050 | 8 | 100 | 32 | 80 | 50 | 1,68 |
| 181091400 | 125A20290-09-08-040063 | 9 | 125 | 40 | 90 | 63 | 3,01 |

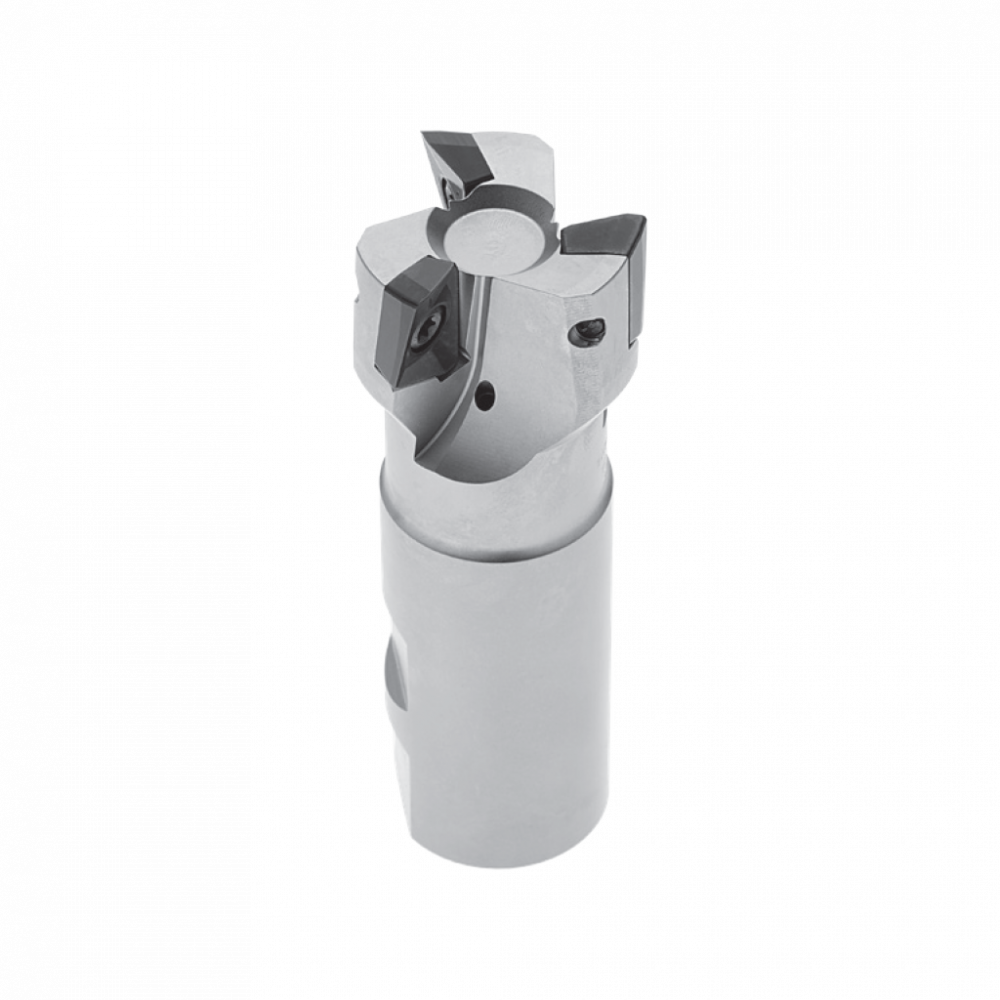

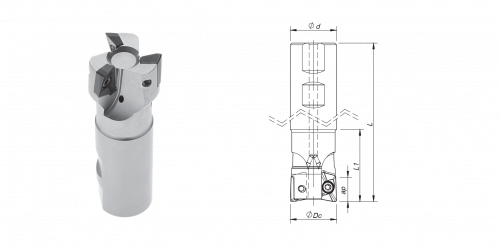

Weldon-varsi
| Tuotenro | Tilausnro | Teräpalojen lukumäärä | Mitoitus (mm) | Paino (kg) | |||
| Ø Dc | Ø d/M | L | L1 | ||||
| 181090500 | 032W20290-02-06-032110 | 2 | 32 | 32 | 110 | 50 | 0,56 |
| 181090600 | 032W20290-02-06-032200 | 2 | 32 | 32 | 200 | 60 | 1,1 |
| 181090700 | 040W20290-03-07-032115 | 3 | 40 | 40 | 115 | 50 | 0,67 |
| 181090800 | 040W20290-03-07-032200 | 3 | 40 | 49 | 200 | 60 | 1,19 |
